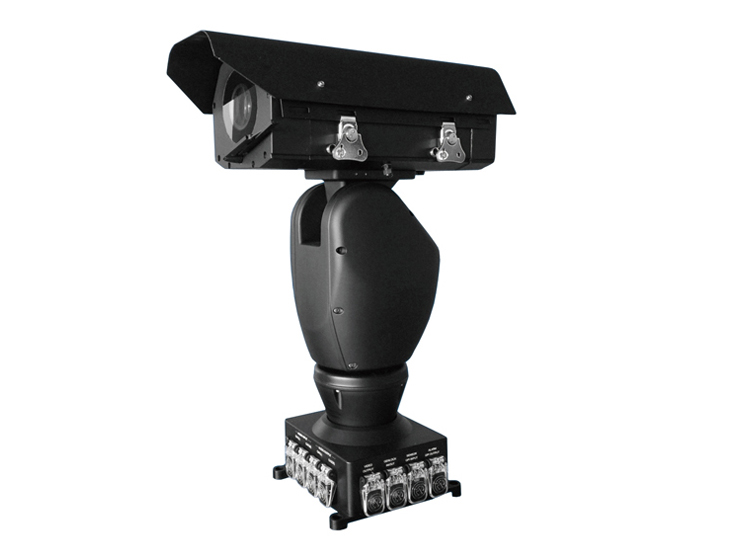

激光重载云台

型号：KS-21HD32BSD,KS-21HD32BHD

产品描述：

本智能云台采用全新设计，整机结构紧凑，垂直驱动采用蜗轮蜗杆传动，具有高静音、自锁功能;水平采用齿轮传动，具有抗冲击、抗风能力;驱动部分采用具有消除齿间隙结构系统，保证传动精度;采用直流无刷电机，运转平稳、高力矩、长寿命，反应灵敏，定位准确;采用专利检测技术和闭环控制系统，转动精度高;内置温控装置，机芯散热迅速;视窗配有雨刷，雨天画面依然清晰、细腻;具有夜视功能，配有激光灯、红外灯灯源可选;摄像机转动灵活，噪声小，拍摄范围广，摄像机具有多项自动功能，为顾客提供完美优质的画面。

关键特点：

² 直流无刷电机配合蜗轮蜗杆大传动比传动，承载能力强。

² 采用专利检测技术和闭环控制系统，精度可达士0. 1°

² 采用精密加工的蜗轮蜗杆、斜齿传动，高速度、低噪音。垂直、水平最大速度分别为20°/s , 90°/s，整机噪音低。

² 采用嵌套式结构设计，低挠度、低摆动量、高稳定性、高强度。

² 全天候环境设计，防水、耐高温、耐老化，防护等级IP66。

² 内置温控电路，宽范围工作温度。

应用领域

森林防火、机场跑道、港口码头、航道监控、铁路运输、环境监控、边防、渔政管理、海事搜救、湿地保护等恒夜连续监控的场所。也可应用在广电系统视频录制、隧道或地下特殊场所。

详细介绍

产品型号	KS-21HD32BSD/KS-21HD32BHD
摄像机	靶面尺寸	1/3英寸PC CMOS或1/2.8英寸PS Exmor CMOS
	有效像素	140万/300万
	最低照度	0.05Lux(彩色) /0.005Lux（黑白） 0.1Lux(彩色) /0.01Lux（黑白）
	信噪比	>52dB
镜头	焦距	10-320mm/15.6-500mm
	倍数	32倍
	驱动方式	VIDEO
	光圈	F2.5/F3.9
云台功能	水平旋转范围	360°连续
	水平旋转速度	0.3—90°/S
	俯仰范围	-90—40°/S
	俯仰速度	0.5—20°/S
	定位精度	0.1°
	预置位	255个
	自动巡航	8条路径
	守望功能	停留指定时间后自动调用预置点
	传动结构	蜗轮蜗杆、齿轮
	控制系统	闭环控制
	驱动机构	直流无刷电机
输入、输出	视频输出	3G-SDI(Female BNC)、Network(RJ45)
输入、输出	控制器接口	同轴系统/RS485
报警功能	外部输入	2路报警输入
报警功能	输出端口	2路报警输出/1路继电器输出
辅助设备	智能雨刷	手动控制，速度档位可选
	风扇/加热	实时温度检测：低温启动，纯物理检测
	防水呼吸器	内置2个防水呼吸器，降低结雾和结露
	夜视功能	内置激光照明模组
其它规格	电源和功耗	AC24V/6.5A，150W )
	工作温度	-40℃--60℃
	工作湿度	0—95%（无冷凝）
	防护等级	IP66，内置4000V防雷、防突波和防浪涌保护
	尺寸（长宽高）	532241630mm
	产品重量	15kg
	承载重量	20kg（含机芯防护罩）
	承载方式	顶载
